Solinverters: En Nyckelkomponent i Solenergisystem

Introduction:

Inverter är avgörande komponenter i solenergisystem, de spelar en nyckelroll i omvandlingen av den DC-ström som genereras av solpaneler till AC-ström som kan användas för att driva hem och industrier. Anslut dig till oss för en djupgående titt på inverters funktioner och betydelse.

En solinverter är en elektronisk enhet som används för att omvandla likström (DC) som samlas in av solfotovoltaiska (PV) paneler till växelström (AC) för att förse ett hem, industriell utrustning eller elnätet med ström. Elektriciteten som genereras av solpanelen är DC, men de flesta kraftförbrukande utrustningar och nät använder AC. Därför spelar inverter en nyckelroll i solenergisystem genom att omvandla DC-ström till AC-ström som passar för hemanvändning eller för injektion i nätet.

När solljus kommer i kontakt med solpaneler, även kända som fotovoltaiska (PV) celler, gjorda av kisel eller galliumarsenid halvledare, sätts en sofistikerad process igång. Dessa halvledarlager består av en kombination av positiva och negativa lager sammankopplade av korsningar. Vid kontakt med solljus absorberar dessa halvledare solenergin, vilket inleder ett energiflöde inom den fotovoltaiska cellen. Denna energi cirkulerar, interagerar med fria elektroner, som pendlar mellan de positiva och negativa lagren, vilket genererar likström (DC) - en elektrisk ström som kännetecknas av enriktad flöde. När den väl producerats kan denna elektriska energi antingen lagras i ett batteri för senare användning eller överföras direkt till en inverter, beroende på vilken typ av solsystem du har implementerat.

1. Stränginverters

En 'sträng' refererar till en uppsättning solpaneler organiserade i kluster eller rader och kopplade i en seriekonfiguration. För att en stränginverter ska fungera optimalt är det nödvändigt att alla paneler inom en given sträng delar identiskt avstånd och orientering.

Märkbart kan flera strängar anslutas till en enda inverter. Faktum är att många stränginverters har 2 eller till och med 3 MPPTs (Maximum Power Point Tracking) för att rymma detta. Det innebär i princip att olika strängar av solpaneler kan associeras med varje MPPT. Denna konfiguration är särskilt fördelaktig för scenarier som Öst/Väst-installationer, där två strängar av paneler kan leverera oöverträffad solenergiproduktion.

2. Mikroinverters

Mikroinverters är en relativt ny teknik som har blivit ett populärt val för hemsol-PV-system. Med tanke på att ett solpanelsystem på en stränginverter kan påverkas av enskilda panelfel eller skuggning, löser mikroinverter system detta problem. Detta beror på att i ett mikroinverter system har varje enskild solpanel en inverter av sitt eget, vilket isolerar eventuella problem. Som ett resultat betraktas ofta mikroinverters som ett sätt att installera fler solpaneler på ett tak. Eftersom skuggade områden inte längre är tabu eller behovet av att blanda orienteringar inte längre är ett problem. Även om ett mikroinverter system vanligtvis är dyrare än en traditionell stränginverter, kan det öka din solenergiproduktion och därmed förbättra din avkastning på investeringen.

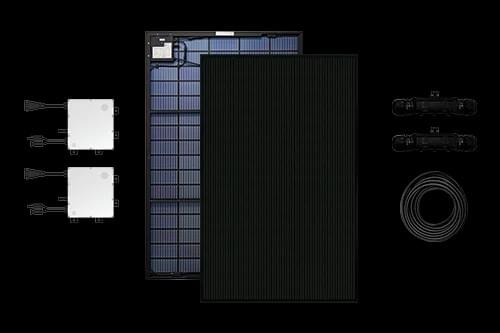

Maysun Balkong Kraftstation Mini PV, som innehåller 2 anpassade solpaneler (390-410W, transparent baksida) och 2 Hoymiles 400W mikroinverters. Mikro-inverters förbättrar kraftproduktionen för balkongens kraftstation, vilket minskar många potentiella problem som effekten av skuggning, heta punkter orsakade av prestandaavvikelser mellan moduler, utmaningar i systemskalbarhet, svårigheter i övervakning och feldetektering, ineffektiviteter i den totala systemprestanda och säkerhetsproblem relaterade till höga likströmsspänningar.

3. Hybrid Solinverter

När du påbörjar installationen av ett nytt sol-PV-system tillsammans med energilagring, är konceptet med en hybridinverter mycket lockande. Eftersom solpaneler genererar likström (DC) elektricitet, är det nödvändigt för en inverter att underlätta omvandlingen av denna DC-energi till växelström (AC) för smidig drift av hushållsapparater. Det är dock viktigt att erkänna att solceller lagrar elektricitet i DC-form. Här kommer hybrid solinverter in – en mångsidig lösning skicklig på inte bara omvandla inkommande DC-ström till AC-ström men också intelligent rikta överskott av DC-ström mot solcellerna för lagring eller potentiell försäljning till nätet. Denna lagrade energi kan sedan tappas in i och omvandlas tillbaka till AC-ström när ditt hem kräver det.

4. Ströminverter

Ströminverters erbjuder många av samma fördelar som mikroinverters och finns också på varje enskild panel. Ströminverters, även kända som DC-kraftoptimerare, erbjuder panelnivåoptimering och prestandaövervakning. Till skillnad från ett mikroinverter system, istället för att omvandla DC till AC-ström direkt på taket, överför optimeraren DC-ström till en stränginverter. Den kan installeras bredvid ditt batterilagringssystem. Eftersom de är på modulnivå är de ofta ett billigare alternativ till mikroinverters.

1. Maximera energiproduktionen

Solenergiomriktare övervakar spänningen på din solcellsanläggning för att maximera dina solpanelers arbetskapacitet så att du kan producera så mycket ren energi som möjligt. Nätanslutna solenergiomriktare för hushåll kännetecknas av att producera en renare sinusvågsutgång - ett mått som bedömer den sömlösa övergången av elektrisk ström. Denna överlägsna sinusvågskvalitet skiljer dem från budgetvänliga omriktare som genererar en modifierad sinusvåg. Fördelen med en renare sinusvåg är att den garanterar en smidig och effektiv drift av känslig och finmekanisk utrustning.

2. Övervaka systemets utdata

Att se ditt solenergisystem generera tusentals watt under en solig dag är verkligen uppfriskande. Följaktligen vill de flesta husägare ha ett sätt att övervaka sin värdefulla investerings prestanda.

De flesta solpanelomriktare är utrustade med inbyggda mekanismer för att visa energiproduktion i realtid. Dessutom erbjuder vissa avancerade modeller möjligheten att spåra ditt hela solsystems prestanda via en dedikerad mobilapp eller ett användarvänligt webbgränssnitt. Detta låter dig hålla kontakten med ditt solsystem och dra full nytta av din rena energiinvestering. Om något går fel kommer vissa hemomriktare automatiskt att kontrollera ditt solsystems prestanda och varna dig om de upptäcker ett problem med någon av komponenterna. Du kan också använda din hemomriktars prestandaspårning för att periodiskt kontrollera hur bra dina systemkomponenter fungerar och för att säkerställa att de producerar rätt mängd kraft.

3. Kommunicera med elnätet

Vid en tillfällig strömavbrott säkerställer solomriktaren att ström inte överförs från panelerna till externa kraftledningar. På så sätt kommer alla linjearbetare som eventuellt kan inspektera eller reparera nätet att vara utanför farans väg.

Om du har en fullständig solcellsuppsättning, eller om ditt hem inte behöver generera all sin solenergi, kan omriktaren också mata in överskottskraft i nätet för att hjälpa dig generera nettoenergikrediter.

1. Fel eller skada på omriktaren:

De interna komponenterna i omriktaren kan skadas, vilket får den att sluta fungera eller försämras i prestanda. Detta fel kan orsakas av åldrande komponenter, materialutmattning, tillverkningsfel eller dåliga driftsförhållanden. Reparation kan kräva byte eller reparation av omriktaren.

2. MPPT-fel:

Maximum Power Point Tracking (MPPT) är en nyckelfunktion i omriktaren som säkerställer att solpanelerna fungerar med optimal effektivitet. Ett MPPT-fel kan orsakas av ett mjukvaruproblem, ett kretsfel eller en felaktig sensor. Detta kan resultera i att solpanelerna inte producerar sin maximala effekt, vilket minskar systemets effektivitet.

3. Kommunikationsproblem:

Omriktare kommunicerar vanligtvis med övervakningssystem eller fjärrövervakningsplattformar för fjärrövervakning och felsökning. Kommunikationsproblem kan orsakas av nätverksproblem, kommunikationsmodulfel, installationsfel eller mjukvaruproblem. Detta kan resultera i att övervakningssystemet inte kan skaffa realtidsdata eller utföra telemetrioperationer.

4. Överhettning:

Höga temperaturmiljöer kan få omriktaren att överhettas. Korrekta värmeavledningsåtgärder och placering av omriktaren är avgörande för att säkerställa att omriktaren effektivt kan avleda värme och inte överhettas. Överhettning kan få omriktaren att försämras i prestanda eller skada de interna elektronikkomponenterna.

1. Rengöring och inspektion:

Rengör omriktarens hölje regelbundet för att säkerställa att det inte finns någon ackumulering av damm, smuts eller skräp. Använd en torr, mjuk trasa eller borste för rengöring och undvik att använda vatten eller kemiska lösningsmedel för att förhindra vatteninträngning eller skada på de elektroniska komponenterna. Kontrollera om det finns insläpp för spindelväv, insekter eller andra små djur, eftersom detta kan påverka värmeavledningen eller orsaka kortslutning.

2. Kontrollera kabelanslutningar:

Kontrollera periodiskt omriktarens kabelanslutningar för att se till att de är fasta och säkra och inte lösa eller oxiderade. Lösa anslutningar kan leda till ökad resistans, vilket kan orsaka överhettning.

3. Övervaka omgivningstemperaturen:

Omriktare som fungerar i varma miljöer kräver extra uppmärksamhet. Se till att omriktaren är installerad på en välventilerad, skuggad plats för att minimera risken för överhettning. Övervaka omriktarens driftstemperatur för att säkerställa att den inte överhettas.

4. Underhåll kylsystemet:

Omriktare har ofta inbyggda kylsystem, såsom fläktar eller värmeavledare. Se till att dessa kylsystem hålls rena och inte är blockerade så att omriktaren effektivt kan avleda värme.

Det finns många varumärken av omriktare på marknaden idag, såsom Huawei, Homer, Growat, SMA och många fler. Oroa dig inte, dessa omriktare är alla kompatibla med Maysun solpaneler.

1. Effektklassningmatchning:

Solomriktaren bör ha tillräcklig effektklassning för att hantera solpanelens utgångseffekt. Omriktarens effektklassning bör vara något högre än solpanelens maximala utgångseffekt för att säkerställa att solpanelerna kan prestera på sin maximala potential. När du väljer en omriktare, se till att dess effektklassning är lämplig för solpanelens totala kapacitet.

2. Matchning av ingångsström:

Omriktaren måste också anpassas till solpanelens utgångsström. Utgångsströmmen varierar beroende på ljusförhållanden och temperatur, och omriktaren måste kunna hantera denna variation.

3. Ingångsanslutningsmetod:

Solpaneler ansluts vanligtvis till omriktaren i serie eller parallellt. Serieanslutningar ökar systemets spänning, medan parallellanslutningar ökar systemets ström. Omriktaren måste stödja din specifika anslutningsmetod.

4. MPPT (Maximum Power Point Tracking) funktion:

Många moderna solomriktare har en MPPT-funktion, som spårar solpanelens nuvarande maximala effektpunkt för att säkerställa optimal energiomvandlingseffektivitet. Se till att din omriktare har denna funktion och konfigurera den för att maximera energianvändningen.

Exempel:

Maysun Balkong Kraftstation MiniPV: Hur anpassar sig solpanelerna till omriktaren?

Maysun Balkong Kraftstation MiniPV matchar Venusun S solpanel, med en effektområde på 390W-410W och en maximal ström på 9,32A, med Hoymiles omriktare HMS-400-1A, designad för en modulseffektområde på 320W-540W+ och en maximal ingångsström på 14A. Deras matchande effektområde och maximala strömspecifikationer garanterar att de är perfekt kompatibla, vilket garanterar att de fungerar tillsammans effektivt och effektivt.

solpanel: Venusun S

mikroomvandlare: Hoymiles HMS-400-1A

En fotovoltaik (PV) moduls prestanda baseras på dess utgångsspänning och ström, vilka följer I-V-kurvan (visad i grönt) och P-V-kurvan (illustrerad i blått). För att säkerställa att din omriktare utnyttjar den maximala effektutgången är det avgörande att upprätthålla likströmsspänningen vid den specifika punkten markerad med den röda punkten - denna punkt kallas den maximala effektpunkten. Till exempel, om den maximala effektpunkten motsvarar 500V, når effektutgången vid denna spänningsnivå 200 watt. I motsats till detta ger drift vid 480V cirka 190 watt, medan 530V endast producerar ungefär 185 watt. Uppenbarligen matchar ingen av dessa alternativ effektiviteten vid 500V-inställningen. Om man inte spårar 500V leder det till en minskning av kraftproduktionen.

Nu undrar du kanske varför det är viktigt att ständigt spåra denna optimala punkt. Anledningen bakom denna praxis ligger i PV-modulens inneboende prestandavariabilitet, påverkad av faktorer som ljusintensitet, temperatur och skuggning. Följaktligen skiftar platsen för den maximala effektpunkten under dagen - den kan vara 530V på morgonen, 500V vid middagstid och 520V på eftermiddagen. Som ett resultat måste kontrollern konsekvent söka efter den maximala effektpunkten, med hjälp av en teknik som kallas Maximum Power Point Tracking (MPPT). Denna metod säkerställer att PV-panelen maximerar sin energiutgång under dagen, vilket minimerar slöseri med värdefulla solresurser.

Eftersom PV-modulen reagerar på fluktuationer i ljusintensitet och externa miljövariabler varierar dess kraftutgång därefter. I situationer med intensifierat solljus är MPPT-utrustade omriktare avgörande för att utnyttja PV-modulens fulla potential, vilket gör att den konsekvent kan fungera vid den maximala effektpunkten. I grund och botten, under stabila solstrålningsförhållanden, överstiger kraftutgången efter MPPT den som uppnås innan MPPT används, vilket understryker betydelsen av denna teknologi.

Maysun tillverkar inte omriktare, men arbetar nära ett antal välkända omriktartillverkare. När du väljer att köpa våra fotovoltaikpaneler kommer du också att dra nytta av samarbetet med högkvalitativa omriktartillverkare som vi erbjuder dig. Vårt mål är att ge dig en omfattande solenergilösning som säkerställer att ditt solkraftsystem fungerar smidigt och utmärker sig i energieffektivitet och tillförlitlighet. Oavsett om det handlar om fotovoltaikpaneler eller omriktare, är vi engagerade i att tillhandahålla de bästa produkterna och tjänsterna för dina gröna energibehov.
